ALccd-QHY 174, 174GPS, 178 und 290

Die ALccd-QHY Kameras 174, 178 und 290 basieren auf modernsten Sony-CMOS-Sensoren, mit Sensordiagonalen bis zu 15mm. Die Modelle unterscheiden sich im wesentlichen durch Ihre Sensor- und Pixelgröße sowie ob es sich um einen BSI (Back illuminated) oder FSI (Front illuminated) Sensor handelt.
Die Kameras sind sehr kompakt, was insbesondere bei kleineren, portablen Teleskopen zum Tragen kommt, aber auch in speziellen, technischen Baugruppen ist eine kleine Kamera von Vorteil.
Der integrierte DDRII-Zwischenspeicher der ALccd-QHY Kameras 174, 178 und 290 hat eine Speichergröße von 128MB und sorgt dafür, dass Ihnen beim Download kein Bild verloren geht. Er ist ebenso die Voraussetzung, um auch bei gering performanten PC's und USB2.0, keinen Bildverlust zu haben bzw. überhaupt ein Bild downloaden zu können.

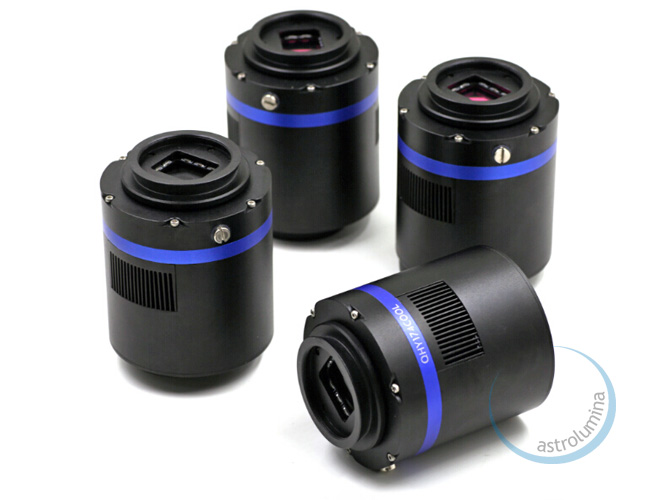

Abb. Kameras von links nach recht: ALccd-QHY 174, 178 und 290


Die Sensorkammer der gekühlten ALccd-QHY Kameras 174, 178 und 290 ist abgedichtet und wird mit einer speziellen Heizung erwärmt. Somit wird einem Beschlagen entgegen gewirkt, insbesondere in Einsatzgebieten mit hoher Luftfeuchte.

Der Sensor bedarf keines mechanischen Shutters, er arbeitet elektronisch. Das Modell ALccd-QHY 174 mit einem "global shutter", die weiteren Modelle mit einem "rolling shutter".

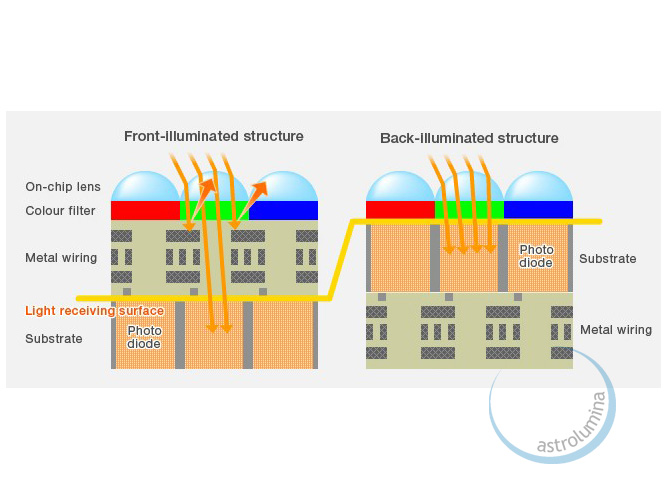

Die Serie umfasst verschiedene Techniken der Lichterfassung, per BSI (Hintergrundbeleuchtung) oder klassischer FSI (Frontbeleuchtung). BSI-Sensoren, wie sie in den Modellen ALccd-QHY 178 und 290 verbaut werden, haben bedingt durch die charakteristischen Eigenschaften dieser Sensoren, eine i.d.R. höhere Lichtempfindlichkeit.

Für den Betrieb benötigen die ALccd-QHY Kameras 174, 178 und 290 eine 12V-Stromversorgung. Der Anschluss ist schraubbar und stabil mit dem Stromversorgungsstecker verbunden.

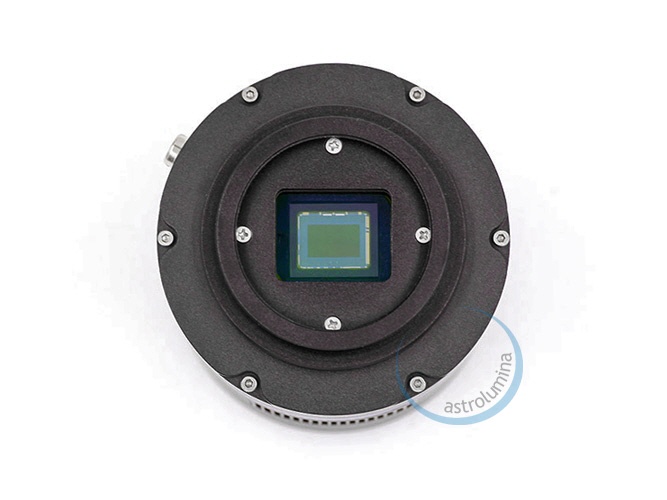

Sensor 174

  • Sensor: Sony Exmor FSI (global shutter)
  • Aktive Pixel: 1.920 x 1.200 (2,3 MPixel)
  • Pixelgröße: 5,86µm x 5,86µm (quadratisch)
  • Chipgröße: 11,25 x 7,03mm (Diagonale 13,3mm)
  • Quanteneffizienz: max. ca. 78%

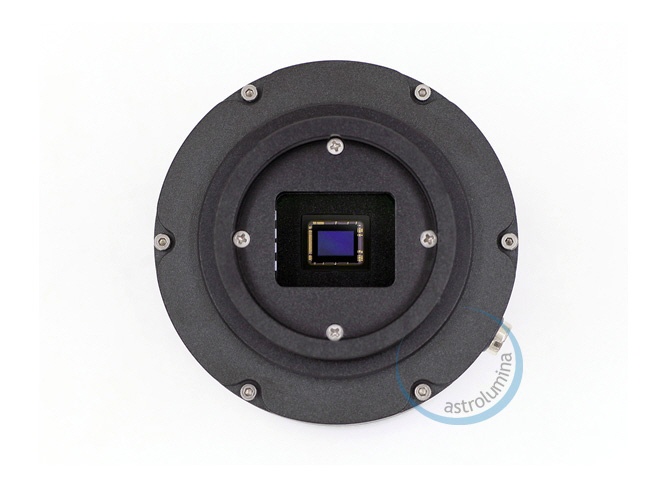

Sensor 178

  • Sensor: Sony IMX178 BSI
  • Aktive Pixel: 3.072 x 2.048 (6,3 MPixel)
  • Pixelgröße: 2,4µm x 2,4µm (quadratisch)
  • Chipgröße: 7,37 x 4,92mm (Diagonale 8,9mm)

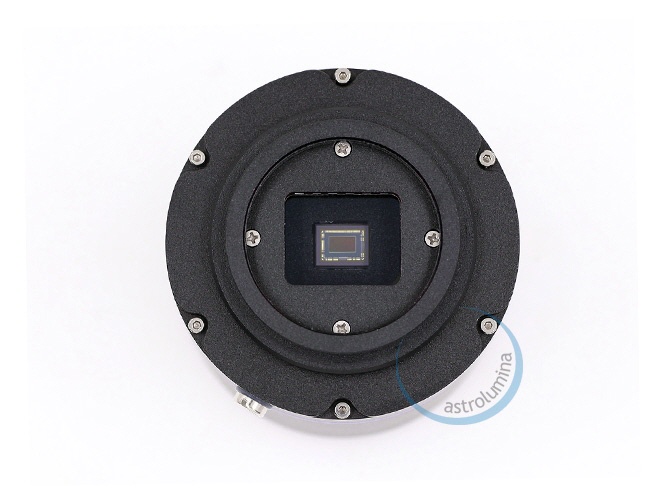

Sensor 290

  • Sensor: Sony IMX290 BSI
  • Aktive Pixel: 1.920 x 1.080 (2,1 MPixel)
  • Pixelgröße: 2,9µm x 2,9µm (quadratisch)
  • Chipgröße: 5,6 x 3,1mm (Diagonale 6,4mm)

Ausleseelektronik 174

  • Datentiefe: 10/12bit (Ausgabe 8 oder 12bit)
  • Ausleserauschen: 5e- @ low gain, 3e @ high gain
  • Fullwell-Kapazität: >32 ke-
  • Anti blooming gate: 1000x
  • Unterstützes Binning: 1x1; 2x2
  • Auslesegeschwindigkeit: ca. 138fps (max. Auflösung)
  • Interface: USB 3.0 Super Speed
  • Belichtungszeiten: 50 µs - >30 Minuten
  • Anti-Amp.-Kontrolle: ja

Ausleseelektronik 178

  • Datentiefe: 10/14bit (Ausgabe 8 oder 14bit)
  • Ausleserauschen: 2,4e- @ low gain, 0,9e @ high gain
  • Fullwell-Kapazität: >15 ke-
  • Anti blooming gate: 1000x
  • Unterstützes Binning: 1x1; 2x2
  • Auslesegeschwindigkeit: ca. 50fps (max. Auflösung)
  • Interface: USB 3.0 Super Speed
  • Belichtungszeiten: 50 µs - >30 Minuten
  • Anti-Amp.-Kontrolle: ja

Ausleseelektronik 290

  • Datentiefe: 10/12bit (Ausgabe 8 oder 12bit)
  • Ausleserauschen: 3,2e- @ low gain, 0,75e @ high gain
  • Fullwell-Kapazität: 15 ke-
  • Anti blooming gate: 1000x
  • Unterstützes Binning: 1x1; 2x2
  • Auslesegeschwindigkeit: ca. 135fps (max. Auflösung)
  • Interface: USB 3.0 Super Speed
  • Belichtungszeiten: 50 µs - > 30 Minuten
  • Anti-Amp.-Kontrolle: ja

Kühlung

  • zweistufige geregelte Peltier-Kühlung
  • maximale Temperaturdifferenz: ca. 40°C
  • separate Sensorkammer

weitere Details

  • Anschluss für 12V-Stromversorgung
  • Teleskopanschluß: T2-Gewinde (M42x0.75) oder 1 1/4"-Steck
  • Filterrad-Anschluss CFW2: über Ringschwalbe
  • 4-Pin-Anschluss für Filterrad CFW2
  • Sensorkammerfenster mit autom. Sensorkammerheizung
  • Anschluss für Trockenpatrone
  • Abmessung DxH: 76mmx80mm
  • Gewicht: 450 g

Die ALccd-QHY Kameras 174, 178 und 290 Kameras benötigen eine externe Spannungsversorgung mit 12V min. 3A.
Der Stromverbrauch liegt bei 8W (Kühlung aus) bis zu 27W (100%-Kühlung).

Die Betriebssoftware ist Windows 7, 8 und 10 kompatibel und wird von 32- und 64bit unterstützt. Im Lieferumfang enthalten ist unsere Aufnahmesoftware "EZCap".
Darüber hinaus empfehlen wir die ASCOM-kompatiblen Softwarepakete MSB AstroArt oder MaxIm DL.

Vergleichstabelle small CMOS ungekühlt:

Modellbezeichnung ALccd-QHY 174 ALccd-QHY 178 ALccd-QHY 290
CMOS Sensor Sony IMX174 FSI Sony IMX178 BSI Sony IMX290 BSI
Auflösung 1.920 x 1.200 3.072 x 2.048 1.920 x 1.080
Pixelgröße 5.86ym 2.4ym 2.9ym
Sensorgröße (ca.) 11.2 x 7.0mm 7.4 x 5.0mm 5.6 x 3.1mm
Sensordiagonale (ca.) 13.3mm 8.9mm 6.4mm
Quanteneffizienz (Peak, ca.) 78% TBD TBD
Ausleserauschen 2.8e - 5.3e 0.9e - 2.4e 0.75e - 3.2e
Fullwell 32ke- 15ke- 15ke-
max. FPS
@high Res. (ca.)
138fps 50fps 135fps
max. FPS
@ROI (ca.)
262FPS@ 960 x 600
490FPS@ 480 x 300
100FPS@ 1.528 x 1.024
190FPS@ 764 x 512
220FPS@ 960 x 540
460FPS@ 480 x 270
Gewicht 448g 448g 448g
Preis inkl. 19% MwSt. €1.099,- €899,- €799,-

Lieferumfang und Preis

  • Kamerakopf
  • Adapter T2 auf 1 1/4"-Steck
  • Guiderkabel RJ12
  • USB 3.0-Kabel (1,5m)
  • Aufbewahrungsbox
  • Software (EZCap) und Treiber (Windows-Systemtreiber und ASCOM) auf CD

  • ALccd-QHY 174 GPS zusätzlich mit eingebautem GPS-Empfänger und Antenne
