ScopeDome 5.5m Kuppel

Unser Flaggschiff unter den Kuppeln ist die 5.5m Kuppel. Mit einer Wandstärke von 1 cm trotzt sie nahezu jedem Wetter, wie Eis, Schnee, starker Sonneneinstrahlung und Sturmböen von bis zu 150 km/h. Wie auch unsere 3m Kuppeln wird jede 5,5m Kuppel von Hand produziert und untersteht einer strengen Qualitätskontrolle.

Die erste Kuppel dieser Serie wurde in Kärnten am AMOS Observatory in rund 1600m Seehöhe errichtet. Temperaturen von bis zu -35°C sowie Schneehöhen von über 1,50m sind für diese Kuppel absolut kein Problem.

Diese Kuppel eignet sich besonders für Vereine, größere private Sternwarten und Universitäten. Auf Grund des großen Kuppelspalts haben Beobachter auch in der Kuppel eine gute Übersicht über den Sternenhimmel. Teleskope mit weit über 1 Meter Durchmesser passen ohne Probleme in diese Kuppel.

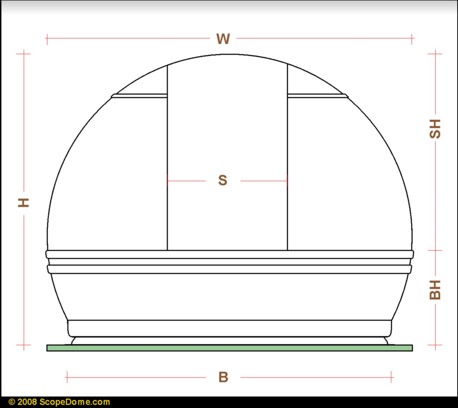

  • H Höhe der Kuppel: 3800 mm
  • W Durchmesser der Kuppel: 5500 mm
  • B Durchmesser am Boden: 5000 mm
  • BH Höhe des Unterboden: 1100 mm
  • S Breite des Kuppelspalt: 1700 mm
  • SH Höhe des Kuppelspalt: 2700 mm
  • Kuppelgewicht: 1500 kg
  • voll automatisierte Steuerung für Kuppel und Shutter
  • Anzahl der Elemente: 9

Durch eine spezielle Konstruktion der Elementverbindungen wird die Dichtheit der Kuppel garantiert. Somit kann kein Wasser von außen in die Kuppel eindringen. Die helle Farbe verhindert eine Überhitzung der Kuppel, wenn tagsüber die Sonne darauf scheint.
Der Kuppelspalt misst 1,7 m Breite und ermöglicht die ungehinderte Beobachtungen für Teleskope bis zu einem Durchmesser von 80 cm.
Der Spalt wurde so konstruiert, dass man mit dem Teleskop einen ungehinderten Blick auf den Zenit hat.
Die Kuppel liegt auf einem Ring mit 24 Rollen auf, die für eine perfekte Drehung sorgen.

Eingangstüre

Optional besteht die Möglichkeit eine Türe in die Kuppel einzubauen, was das Betreten und Verlassen der Kuppel leichter gestaltet, als über den Kuppelspalt. Die Türe ist nicht notwendig, wenn sie die Kuppel durch einen Unterbau betreten wollen.
Die Türe ist nach aussen hin durch zwei stabile Scharniermechanismen zu öffnen. Sie kann, ebenso wie der Kuppelspalt mit zwei Sicherheitsschlössern verriegelt werden.

Kuppelautomatisierung

Immer mehr Astrofotografen setzten auch auf eine Fernsteuerbarkeit (Remote-Betrieb) ihrer ganzen Sternwarte. Angefangen vom Teleskop, über die CCD-Kamera bis hin zur Kuppel. Um diesen Wünschen nach zu kommen, haben wir uns entschieden, unsere Kuppeln derartig Erweiterungsmöglichkeiten auszustatten. Mit diesen haben sie die Möglichkeit die Kuppeln über das Internet vollständig fernzusteuern. So kann von zu Hause die Sternwarte im Garten oder eine in einem fernen Land stehende Kuppel gesteuert werden.

Die zum Betrieb notwendige Software lässt sich mit einigen Wetterstationen, wie bspw. dem Boltwood Cloud Sensor verbinden und ermöglicht somit eine wetterabhängige Kontrolle der Kuppel, auch wenn sie gerade im warmen Wohnzimmer sitzen.

Die Automatisierung der Kuppel besteht aus zwei leise arbeitenden Motoren, die mit 230 Volt Wechselspannung betrieben werden. Einer dient zur Lenkung der Drehbewegung der Kuppel, der Zweite zur Öffnung und Schließung der Blende (Shutter) des Beobachtungsfensters.
Bei den beiden grossen Kuppeln ist neben dem motorischen Antrieb auch die USB-Card-ver 2.0 im Lieferumfang enthalten. Die Plug&Play Verkabelung ist optional erhältlich.
Ein spezieller Encoder (optional) misst laufend die Lage der Kuppel und kann bei entsprechender Ausrichtung des Teleskops mit einer Steuereinheit den Kuppelspalt in der Azimut-Richtung korrigieren.


Preise und Lieferzeiten

Kuppelgröße Preis ab (inkl. MwSt.) ungefähre Lieferzeit
2m €5.995 6 Wochen
3m €10.595 8 Wochen
4m @23.995 8 Wochen
5.5m €42.495 12 Wochen
3m-Clamshell €22.295 8 Wochen

Die Lieferzeit beträgt ca. 2-4 Monate nach Auftragseingang. Jede Kuppel wird für den Kunden individuell angefertigt.
Der Preis beinhaltet keine Speditionskosten und keinen Aufbauservice.
